ГОСТ 9066-75 ШПИЛЬКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ С ТЕМПЕРАТУРОЙ СРЕДЫ ОТ 0 °С ДО 650 °С

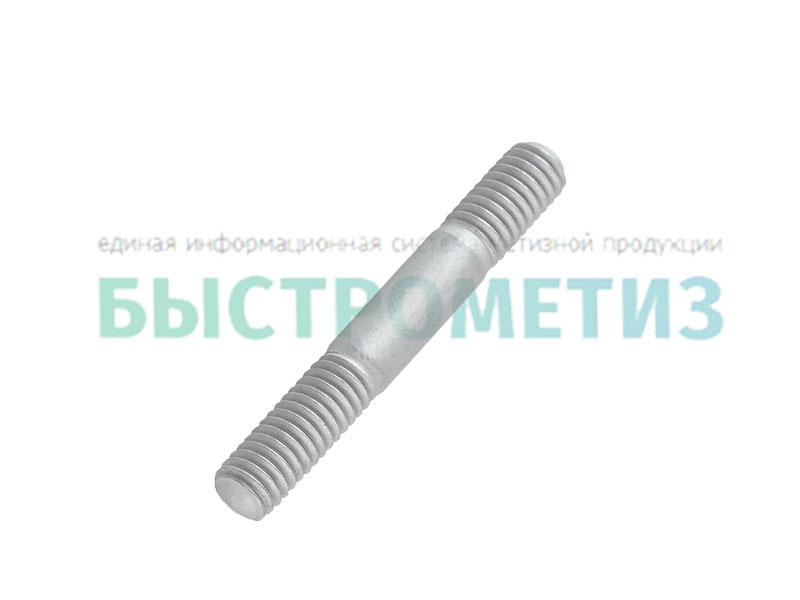

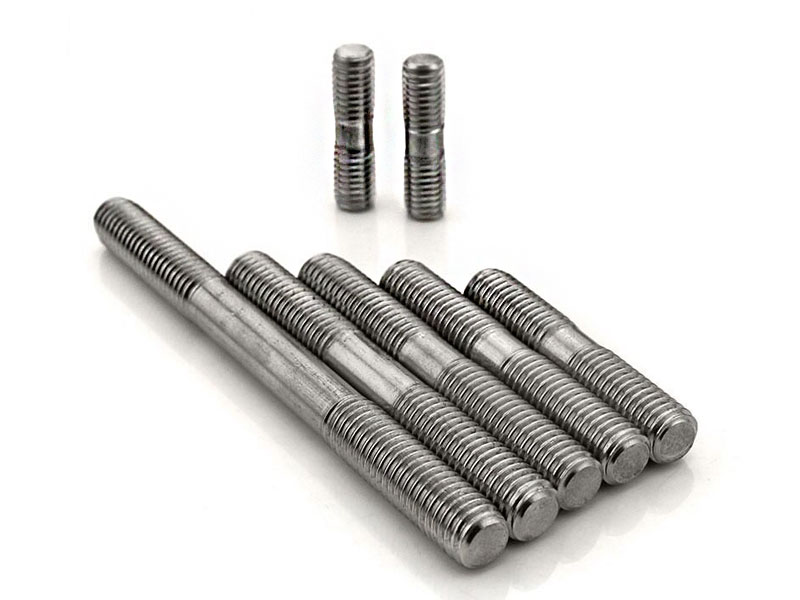

Шпильки по ГОСТ 9066-75 - это крепеж, который представляет собой металический стержень с резьбой по краям, тип В чертеж 2 имеет особенности конструкции в утоншении стержня после резьбы и четерех гранного паза с другого конца шпильки, ими крепят части трубопроводов, их фланцевые соединения с помощью гаек, между собой. Используются вместе с гайками. Для более прочного соединения могут применяться шайбы (гроверы).
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
Конструкция шпильки состоит из металического стерженя с резьбой по краям.
Материал изготовления должен быть из сталей марок 35Х, 38Х, 40Х, алюминиевых сплавов, латуни и бронзы.
Для использования шайб в агрессивной среде применяют различные виды покрытий - цинк, хром, никель, наносимые разнообразными способами.
Примеры условных обозначений: Шпилька типа А, исполнения 1, с диаметром резьбы 48 мм, с крупным шагом резьбы 5 мм, с полем допуска 6g, с длиной шпильки 200 мм, с длиной резьбового конца 90 из стали марки ЭП182, категории IV, группы качества 2, без покрытия:
Поле допуска - поле, ограниченное наи¬большим и наименьшим предельными размерами и определяемое величиной допуска.
200
Длина
Геометрическая величина характеризующая длину.
90
Длина
Длина резьбового конца.
ЭП182
Марка материала
Сталь марки ЭП182 категории IV.
IV
Категория
Сталь марки ЭП182 категории IV.
2
Группа качества
Группа качества 2.
ГОСТ 9066-75
Нормативно-технический документ
Документ устанавливающий конструкцию и размеры шпильки.
ПРИМЕНЕНИЕ
Шпильки применяются во многих отраслях промышленности, строительства и машиностроении. Высокий спрос на изделие и в машиностроеннии, где такие шпильки используют для надежного крепления, соединения трубопроводов и металлических конструкций.
