ОСТ 92-8952-78 ВТУЛКИ РЕЗЬБОВЫЕ
Настоящий стандарт распространяется на малогабаритные опрессовываемые резьбовые втулки и устанавливает их конструкцию и размеры.

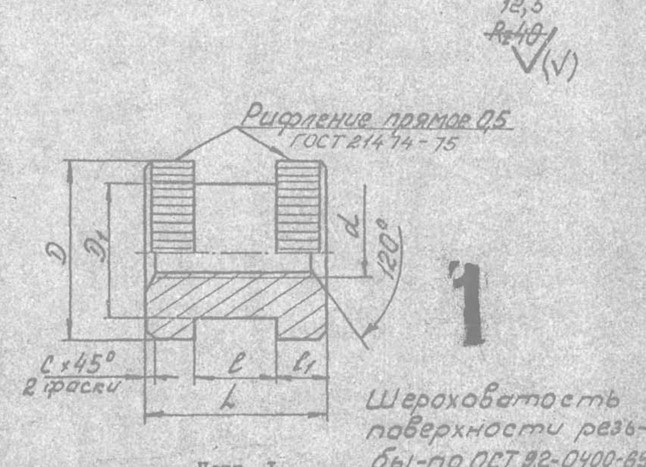

КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
Конструкция втулки состоит из цилиндрической детали.
Материал изготовления: сталь А12 ГОСТ 1414-75, сталь 45 ГОСТ 1050-88, Сталь 07Х16Н6 ГОСТ 5949-75, Латунь ЛС59-1 ГОСТ 15527-70.
Материал покрытия: Цинковое с хроматированием, кадмиевое с хроматированием, без покрытия, никелевое, пассивная пленка.
Пример условного обозначения и записи в конструкторской документации резьбовой втулки типа I, диаметром d=2мм, с полем допуска 6Н (при шаге резьбы Р>=0,45мм), длиной L=4мм, класса прочности 5.8, с покрытием 0I, толщиной 3мкм
Втулка М2-6Нх4.58.013 ОСТ 92-8952-78
То же типа 2, диаметром d=4мм, с полем допуска 7Н (при шаге резьбы Р>=0,5мм), длиной L=12мм, класса прочности 32, с покрытием II
Втулка 2М4х12.32.II ОСТ 92-8952-78
ПРИМЕНЕНИЕ
Данные втулки используются для крепления деталей.
АНАЛОГИ
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ОСТ 92-8952-78 | Втулка | 2х4 | В наличии | |
| ОСТ 92-8952-78 | Втулка | 2,5х4 | В наличии | |
| ОСТ 92-8952-78 | Втулка | 2,5х5 | В наличии | |
| ОСТ 92-8952-78 | Втулка | 3х5 | В наличии | |
| ОСТ 92-8952-78 | Втулка | 3х6 | В наличии | |
| ОСТ 92-8952-78 | Втулка | 4х6 | В наличии | |
| ОСТ 92-8952-78 | Втулка | 4х8 | В наличии | |
| ОСТ 92-8952-78 | Втулка | 5х8 | В наличии | |
| ОСТ 92-8952-78 | Втулка | 5х10 | В наличии | |
| ОСТ 92-8952-78 | Втулка | 6х8 | В наличии | |
| ОСТ 92-8952-78 | Втулка | 6х10 | В наличии | |
| ОСТ 92-8952-78 | Втулка | 6х12 | В наличии | |
| ОСТ 92-8952-78 | Втулка | 8х10 | В наличии | |
| ОСТ 92-8952-78 | Втулка | 8х12 | В наличии | |
| ОСТ 92-8952-78 | Втулка | 8х16 | В наличии |
Для изготовителей и поставщиков: Добавить мои товары в базу
Для покупателей: Подать заявку на покупку
| Наименование | Типоразмер | Материал | Количество, шт | Вес, кг |
| Втулка ОСТ 92-8952-78 |
