ОСТ 4Г 0.894.012 Шайбы изоляционные
Шайбы ОСТ 4Г 0.894.12 - это специальный элемент крепежа, так как изготовлен из изоляционного материала, ими можно изолировать сразу несколько деталей, прокладывая изоляционные шайбы под головку болта и гайки и закрепляя их . Используются вместе с болтами, винтами, гайками (шестигранными, квадратными, приварными). Для более прочного соединения могут применяться шайбы (гроверы). Гровер устанавливается между головкой болта и металической шайбы или гайки, а затем устанавливается изолирующая шайба.
Конструкция и технические особенности

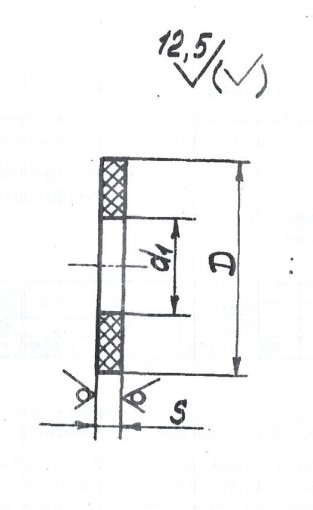

Конструкция шайбы состоит из плоского диска с отверстием под резьбу.
Материал изготовления может быть: гетинакс электротехнический листовой марки 1(Г), стеклотекстолит СТ-I электротехнический листовой и картон электроизоляционный ЭВ.
Для использования шайб в агрессивной среде применяют различные виды покрытий - Лак ФЛ-582, лак БТ-987.
Пример записи в технической документации шайбы для крепежной детали диаметром резьбы d=5мм, толщиной S=1,5мм, из гетинакса:
Шайба 5х1,5(Г) ОСТ 4Г 0.894.012
То же, из стеклотекстолита:
Шайба 5х1,5(СТ) ОСТ 4Г 0.894.012
То же, из картона с лакокрасочным покрытием МЛ_92:
Шайба 5х1,5(СТ) ОСТ 4Г 0.894.012
ПРИМЕНЕНИЕ
Данные шайбы применяются во многих отраслях промышленности в качестве изоляционного материала в электрических сетях. Высокий спрос на изделие в машиностроении и приборостроении, где такие шайбы используют для надежной изоляции, соединения деталей и металлических изделий.
АНАЛОГИ
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ОСТ 4Г 0.894.012 | Шайба | 1,4х0,5 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 1,6х0,5 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 2х0,5 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 2,5х0,5 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 2,5х1 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 3х0,5 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 3х1 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 4х1 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 4х1,5 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 5х1 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 5х1,5 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 6х1 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 6х1,5 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 8х1 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 8х1,5 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 10х1 | В наличии | |
| ОСТ 4Г 0.894.012 | Шайба | 10х1,5 | В наличии |
