ГОСТ ISO 7380-1-2014 Винты с полукруглой головкой и шестигранным углублением. Часть 1.

ГОСТ ISO 7380-1-2014 Винты с полукруглой головкой с шестигранным углублением

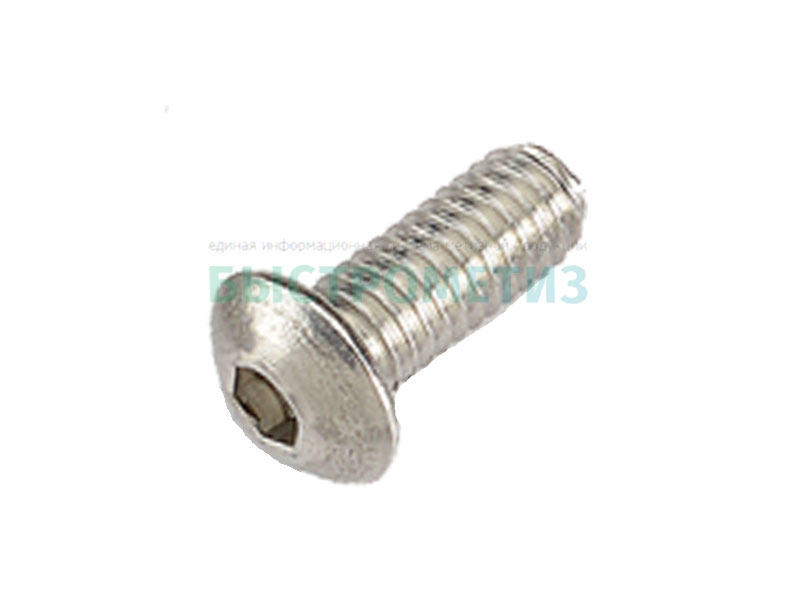

Винты ГОСТ ISO 7380-1-2014 - это специальный крепеж, так как имеют полукруглую головку и шестигранное углубление, ими можно соединять сразу несколько деталей, закрепляя их гайками. Используются вместе с гайками (шестигранными, квадратными, приварными). Для более прочного соединения могут применяться шайбы (гроверы).

Конструкция и технические особенности

Конструкция винта состоит из полукруглой головки с шестигранным углублением и цилиндрического стержня с резьбой. К изделиям предъявляются требования по классу точности, стандартом предусмотрены А и В.

Допуски : 5g6g для классов прочности 12.9/12.9: 6д для других классов прочности

Маркировка: 08.8, 010.9,012.9/012.9

Материал изготовления должен иметь класс прочности 8.8, 10.9.12.9/12.9а.

Следует с осторожностью использовать классы прочности 12.9/12.9. Необходимо учитывать возможности изготовителя крепежных изделий, условия работы и способы завинчивания. Воздействие окружающей среды может вызвать коррозионное растрескивание крепежных изделий, как без покрытия, так и с покрытием. ь Символы маркировки для крепежных изделий из коррозионно-стойкой стали с уменьшенной нагрузочной способностью предполагается включить в следующую редакцию ISO 3506-1.

Из-за конструкции головки такие винты могут не соответствовать минимальной разрушающей нагрузке, установленной в ISO 898-1. Тем не менее, они должны соответствовать по другим требованиям к материалу и свойствам для соответствующих классов прочности установленным в ISO 898-1. Кроме того, если полноразмерные винты испытывают на растяжение в соответствии с ISO 898-1, они должны выдерживать минимальную разрушающую нагрузку, указанную в таблице 3. В случае испытания до разрушения, разрыв может произойти в области резьбы, головки, стержня или на стыке головки — стержня.

Из-за конструкции головки такие винты могут не соответствовать минимальной разрушающей нагрузке, установленной в ISO 3506-1. Тем не менее, они должны соответствовать по другим требованиям к материалу и свойствам для соответствующих марок стали установленным в ISO 3506-1. Кроме того, если полноразмерные винты испытывают на прочность в соответствии с ISO 3506-1, винты должны выдерживать без разрушения минимальную разрушающую нагрузку, указанную в таблице 3. В случае испытания до разрушения разрыв может произойти в области резьбы, головки, стержня или на стыке головки — стержня. Уменьшенные значения минимальной разрушающей нагрузки определены на основе Rm min и As nom в соответствии с классами прочности 70 и 80 по ISO 3506-1, см. таблицу 3.

Электролитическое покрытие по возможности не применять для винтов классов прочности 12.9/12.9: дополнительную информацию см. ISO 4042.
