ГОСТ 16017-79 Болты закладные для рельсовых скреплений железнодорожного пути. Конструкция и размеры.

болты клеммные для рельсовых скреплений Железндорожноо пути.

Болты ГОСТ 16017-79 - это специальный железнодорожный крепеж, так как применяется для рельсовых скреплений. Используются вместе с шестигранными гайками. Для более прочного соединения могут применяться шайбы (гроверы).

Конструкция и технические особенности

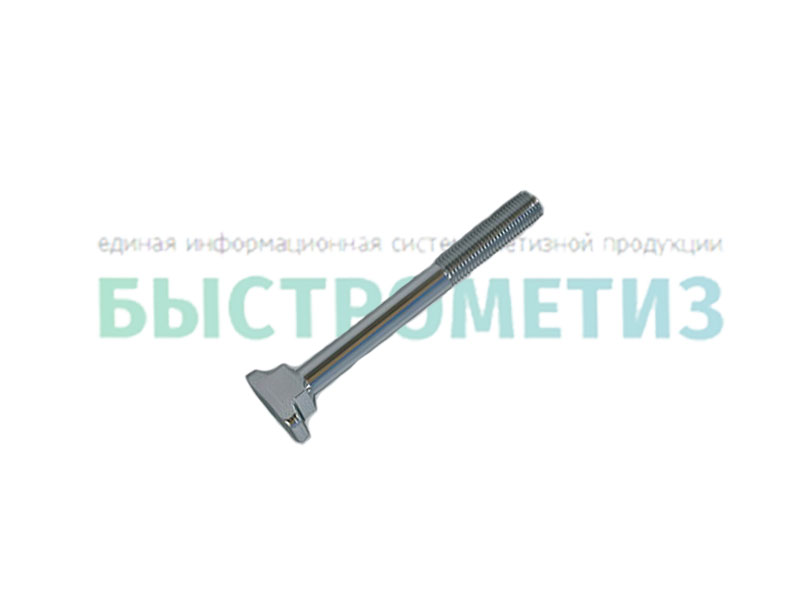

Конструкция болта состоит из головки усеченного полумесяца и цилиндрического стержня с резьбой. К изделиям предъявляются требования по классу точности, стандартом предусмотрены В и С.

Материал изготовления должен иметь класс прочности 3.6; 4.8; 5.8. Это может быть, как обычная и нержавеющая сталь.

Для использования болтов в агрессивной среде применяют различные виды покрытий - цинк, хром, никель, наносимые разнообразными способами.

ГОСТ 16017-79.pdf

Пример условного обозначения закладного болта класса точности В. исполнения 1, диаметром резьбы d = 22 мм, с крупным шагом резьбы, с полем допуска 8.8, длиной 175 мм, класса прочности 3.6, из спокойной стали, с цинковым покрытием толщиной 15 мкм, хроматированным:

Расшифровка обознаяения: Болт M22-8g х 175.36.C.0115 ГОСТ 16017-79

Болт
Наименование метиза
М22
Диаметр резьбы
8g
Поле допуска 8g
175
Длина
36
Класс прочности 3.6
С
Спокойная
0115
Цинковое покрытие код 01
ГОСТ 16017-79
Нормативно-технический документ

То же. класса точности С, исполнения 2, из автоматной стати без цинкового покрытия:

Расшифровка обознаяения: Болт С2 M22-8g х 175.36.A ГОСТ 16017-79

Болт
Наименование метиза
М22
Диаметр резьбы
8g
Поле допуска 8g
175
Длина
36
Класс прочности 3.6
А
Автоматная
ГОСТ 16017-79
Нормативно-технический документ

ПРИМЕНЕНИЕ

Данные болты применяются во многих отраслях промышленности. Высокий спрос на изделие в машиностроении и строительстве, где такие болты используют для надежного крепления массивных деталей и металлических конструкций.

Аналоги

ОСТ/ГОСТНормальНаименованиеТипоразмерНа складе
ГОСТ 16017-79БолтМ22х145В наличии
ГОСТ 16017-79БолтМ22х155В наличии
ГОСТ 16017-79БолтМ22х165В наличии
ГОСТ 16017-79БолтМ22х175В наличии
ГОСТ 16017-79БолтМ22х185В наличии
ГОСТ 16017-79БолтМ22х195В наличии
ГОСТ 16017-79БолтМ22х205В наличии
ГОСТ 16017-79БолтМ22х215В наличии
ГОСТ 16017-79БолтМ22х225В наличии
ГОСТ 16017-79БолтС2 М22х145В наличии
ГОСТ 16017-79БолтС2 М22х155В наличии
ГОСТ 16017-79БолтС2 М22х165В наличии
ГОСТ 16017-79БолтС2 М22х175В наличии
ГОСТ 16017-79БолтС2 М22х185В наличии
ГОСТ 16017-79БолтС2 М22х195В наличии
ГОСТ 16017-79БолтС2 М22х205В наличии
ГОСТ 16017-79БолтС2 М22х215В наличии
ГОСТ 16017-79БолтС2 М22х225В наличии
ГОСТ 16017-79БолтС3 М22х145В наличии
ГОСТ 16017-79БолтС3 М22х155В наличии
ГОСТ 16017-79БолтС3 М22х165В наличии
ГОСТ 16017-79БолтС3 М22х175В наличии
ГОСТ 16017-79БолтС3 М22х185В наличии
ГОСТ 16017-79БолтС3 М22х195В наличии
ГОСТ 16017-79БолтС3 М22х205В наличии
ГОСТ 16017-79БолтС3 М22х215В наличии
ГОСТ 16017-79БолтС3 М22х225В наличии
